Notice démontage carte électronique ID Bubendorff

Opération réalisée volet fermé, vous n’avez normalement pas besoin de déposer votre volet
si le volet est ouvert, vous pouvez essayer cette procédure sur un disjoncteur, les coupures doivent être franches et précises
couper le courant 3 secondes
remettre le courant 10 secondes
couper le courant 3 secondes
remettre le courant 10 secondes
couper le courant 3 secondes
remettre le courant 10 secondes
couper le courant 3 secondes
remettre le courant
le volet doit descendre au bout de 30 s à 1 min (attention, ce n’est qu’une procédure, elle ne fonctionne pas systématiquement).
il est impératif de faire refonctionner vos autres volets après cette procédure si ceux ci se sont fermés.
ATTENTION, votre volet est toujours alimenté électriquement, il est donc IMPÉRATIF d’en couper l’alimentation électrique.
si cette procédure ne fonctionne pas essayer de récupérer la pige verticale la plus près de vous qui retient le moteur et mettez la joue en biais afin de décrocher la tête moteur (voir dernière photo).
si vous n’y arrivez pas, vous devrez défaire les butées sur la dernière lame et dérouler manuellement votre tablier à l’envers.

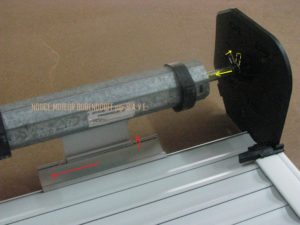

tout d’abord les pièces en alu qui relient l’axe aux lames, NE JAMAIS PERCER LES RIVETS QUI FIXENT LES VERROUS

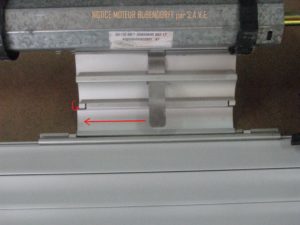

il faut détordre les petites encoches situées entre le dernier et l’avant dernier maillon et faire coulisser le dernier maillon vers le centre du volet (en rouge), pivoter l’encoche du clips et rentrer le petit tube laiton dans le gros tube galva (en jaune).

pivoter l’encoche du clips et rentrer le petit tube laiton dans le gros tube galva (en jaune).

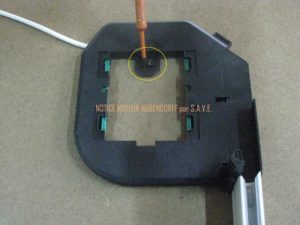

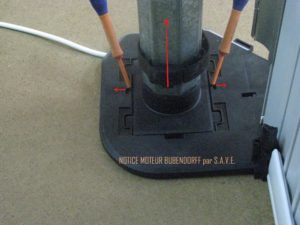

la tête moteur forme un rectangle intégré dans la flasque noir, il faut glisser un tournevis de chaque coté pour écarter les 2 tiges verticales (couleur laiton ou blanche ou verte) et libérer la tête moteur en la ramenant vers le centre du volet.

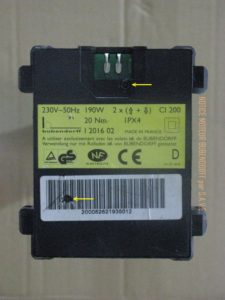

derrière la tête moteur, 2 petites vis qui donnent accès à la carte dont une est peut être cachée derrière le code barre, ces vis sont des torx t20 avec ergot centrale.
Inutile d’investir dans un embout spécial, un petit tournevis plat fait l’affaire, les vis faisant moins de 5mm de long.

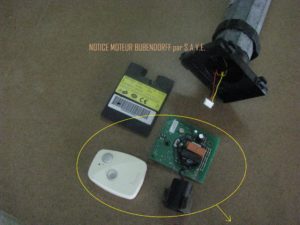

déposer l’ancienne carte.

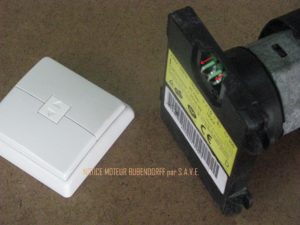

installer la nouvelle, il y a sur certaines versions un adaptateur (rond rouge) celui ci est utilisé quand le brochage moteur est différent de celui de la carte (rond blanc), il peut vous être fourni, mais il n’est pas indispensable.

pour les versions de carte à  languettes d’alimentation souple, il faut bien détordre celles ci.

gratter dans la flasque afin que le contact électrique soit parfait.

opération inverse pour le remontage (attention pour les languettes souples, cela se tord facilement).
le moteur est prêt à fonctionner, vous n’avez pas de réglage fin de course à effectuer.
vous pouvez remettre l’alimentation électrique de votre volet.
pour inverser le sens de rotation au cas où celui ci ne serait pas bon, il faut

la procédure doit se faire au rythme de la lecture

pour inverser le sens de rotation:

faire une coupure de courant de 7 secondes

mettre le volet au milieu

enlever la pile, appuyer 7 fois sur une touche puis remettre la pile

Bon Bricolage
